Оптика в фотоаппарате. термины

Китовый

Я упомянул во введении о китовой оптике, но ведь не все аспекты данной оптики могут быть известны вам. Попробую шире раскрыть это понятие!

Китовый объектив – оптика, при продаже идущая вместе с телом фотоаппарата. Ее угол обзора выстроен так, что совпадает с углом обзора глаза человека, не беря в расчет периферическое зрение.

Фирменные производители в качестве штатных выдвигают оптику с переменной фокусной дистанцией – 18-55 mm. Наибольшие значения диафрагмы – f/3.5 – f/5.6.

Другие названия: штатный, комплектный, обычный.

Особенности:

Универсальность. Применение в любых жанрах фото.
Малые значения светосилы затрудняют съемку при недостатке освещения.
Комплектный объектив помогает понять, какой жанр вам ближе, чтобы в будущем сделать правильный выбор при приобретении новой специализированной оптики.
Включает в себя диапазон наиболее употребляемых фокусных дистанций.
Невысокая цена.
Качество картинки находится на промежуточном уровне, между низким и высоким.

Применение:

Портрет;
Пейзаж;
Бытовая съемка.

Представители:

Nikon 18-105 мм f/3.5-5.6;
Canon 18-55 мм f/3.5-5.6.

Более подробнее можете ознакомиться в статье — Что такое китовый объектив.

Зум-объективы

Зум-объективами принято называть объективы с переменным фокусным расстоянием. Конструкция зум-объективов значительно сложнее конструкции дискретных объективов и включает ряд дополнительных оптических элементов, взаимное перемещение которых не только изменяет фокусное расстояние объектива, но и компенсирует возникающие при этом дополнительные оптические аберрации.

Отношение между максимальным и минимальным фокусным расстоянием зум-объектива называется его кратностью. Например, кратность зум-объектива с диапазоном фокусных расстояний 24-70 мм приблизительно равна: 70 ÷ 24 ≈ 3, что позволяет говорить о нём как о 3-х кратном зуме.

Основные параметры

Основных параметров у объектива всего два: фокусное расстояние и светосила. Они отражены в названии любого объектива и наиболее просты для понимания.

Фокусное расстояние

Фокусное расстояние – это дистанция между оптическим центром объектива и сенсором фотоаппарата, выраженная в миллиметрах. Для объективов с фиксированным фокусным расстоянием указывается единственное значение, например, 50 мм, а для объективов с переменным фокусным расстоянием или зум-объективов всегда указывается диапазон, например, 24-85 мм. Для встроенных объективов компактных камер с маленькой матрицей часто указано не абсолютное, а эквивалентное (для 35-мм кадра) фокусное расстояние.

Чем больше фокусное расстояние, тем меньше угол изображения и тем большим увеличением обладает объектив. Длиннофокусные или телеобъективы обычно используют для съёмки удалённых предметов. Короткофокусные или широкоугольные объективы, напротив, обладают большим углом изображения и способны охватить обширные пространства.

Никакое фокусное расстояние не может быть лучше или хуже другого – всё зависит от нужд фотографа. Телеобъективы незаменимы для фотоохоты, репортажей, портретной съёмки. Без широкоугольного объектива не обойтись при съёмке пейзажей и интерьеров. Объективы с экстремальными фокусными расстояниями всегда сложнее и дороже стандартных объективов.

Отношение между максимальным и минимальным значением фокусного расстояния зум-объектива называется кратностью зума. Этот параметр очень любим продавцами фотооборудования, согласно заверениям которых, чем больше кратность зума, тем лучше. На самом деле кратность зума не имеет абсолютно никакого значения. Будучи относительной величиной, кратность зума, взятая сама по себе, ничего не говорит о конкретном диапазоне фокусных расстояний. Например, объектив с фокусным расстоянием 16-35 мм – в сущности двукратный зум, а 70-300 мм – четырёхкратный. Означает ли это, что второй лучше первого? Ни в коем случае. Ведь если вам нужен именно широкоугольный объектив, то 70-300 вам никак не поможет, а 16-35 будет весьма кстати. Кроме того, большая кратность зума всегда означает переусложнённую конструкцию объектива, а значит невысокую резкость, малую светосилу, большие размеры, вес и цену. Во многих же ситуациях вполне можно обойтись объективами с фиксированным фокусным расстоянием, которые всегда резче, светлее, меньше, легче и при этом дешевле зумов аналогичного класса.

Светосила

Геометрическая светосила – это максимальный размер относительного отверстия, или, иначе говоря, минимальное значение диафрагмы конкретного объектива. Обозначается как отношение фокусного расстояния к диаметру отверстия диафрагмы. Например, светосила f/4 означает, что диаметр отверстия диафрагмы в четыре раза меньше фокусного расстояния. Многие зум-объективы имеют переменное значение светосилы в зависимости от фокусного расстояния. В таких случаях указывается диапазон, например, f/3,5-5,6, т.е. f/3,5 для широкоугольного положения и f/5,6 для телеположения. Фиксы считаются светосильными при минимальной диафрагме от f/2 и меньше, зумы – от f/2,8 и меньше.

Чем больше светосила (т.е. чем меньше диафрагменное число), тем больше света пропускает объектив, а значит, тем более короткие выдержки он позволяет использовать. В общем виде, чем больше светосила, тем лучше, однако светосильные объективы всегда крупнее и дороже более тёмных аналогов, поэтому, если вы, к примеру, фотограф-пейзажист и всегда снимаете с диафрагмой f/8 и больше, то погоня за большой светосилой для вас не имеет никакого практического смысла.

Специальные и творческие объективы

Существуют объективы для специальных видов съемок. Часто именно они позволяют добиваться важных параметров снимка без применения постобработки:

Шифт-объективы применяются для съемки зданий, архитектуры и чертежей, и с помощью дополнительных органов управления приводит к точной передачи прямых углов, отсутствию искажений;
Софт-объективы применяются для творческой съемки портретов, делая область модели резкой, а остальную часть – художественно искаженной;
Фиш-ай – «рыбий глаз». Изображение с фотокамеры, оснащенной таким объективом имеет крайне искаженный результат из-за сверхширокоугольной линзы – от 180 градусов и выше;
Линзбеби – объектив имеет мягкий корпус в виде гармошки и позволяет смещать область резкости в любую точку кадра, делая остальное пространство в расфокусе.

Универсальный объектив, кит

Покупая первую зеркалку, обязательно берите ее в комплекте с «китом» — производители делают хитрый ход, направленный на сбыт именно своих, «родных» стекол, снижая цену на штатник ниже ее рыночной стоимости (т.е., если будете покупать такой объектив новым отдельно от фотоаппарата, в сумме разница составит 100-200 долларов, которые можно потратить как раз на полтинник). Качество штатника не ахти какое, но увидите это вы только через год-два съемки, да и то, если повезет — а к тому времени, может, и его пластмассовый корпус начнет служить не так верно, как в былые времена.

По сути, функционально штатные зумы заменили стандартные полтинники — ЭФР 50 мм сегодня находится посередине их диапазона (в случае с 18-55, конечно). Получается, что тот самый полтинник просто расширили возможностью зума, и все, оставив сам полтинник. Видите циферку 35? Это он и есть.

Преимущество «кита» перед «полтинником» — в функциональном плане, так как он и в комнате позволяет снимать обстановку, и портреты неплохие из него выходят, надо лишь кольцо зума покрутить. Недостатки тоже очевидны — по качеству он всегда проигрывает, правда, это в начале творческого пути можно смело скинуть со счетов, так как лучше объектива для учебы не найти.

Виды объективов и их применение

Для зеркального фотоаппарата характерно наличие различных видов объективов. В случае, если камера оснащена несъемным объективом, оправа будет встроена в конструкцию прибора. Но больше пользуются популярностью модели со съемным типом объективов. На сам объектив можно крепить различные фильтры, в зависимости от методов и места съемки. Размеры объектива тоже могут сильно различаться.

Итак, рассмотрим, какие бывают объективы.

Китовый

Кит-объективы предпочитают в основном новички. Он представляет собой оптику, поставляющуюся в комплекте с телом фотоаппарата. Углы обзора кит-оптики практически идентичны таковым у людей, без учета периферического зрения. Этот факт делает кит-оптику довольно популярной, такие приборы легко и удобно использовать при повседневной съемке, для постановки несложных кадров. Иногда кит называют штатным или комплектным объективом. Это универсальная вещь для широкого круга применения. Китовый объектив отличается невысокой ценой, а также возможностью делать фото практически в любом формате: от движущегося объекта до портрета или микросъемки. При этом качество конечного снимка варьируется от низкого до довольно высокого.

Широкоугольный

Виды объективов для зеркальных фотоаппаратов включают в себя и широкоугольный формат. Это оптика с широким спектром видимости (от 60 градусов и более). При помощи такой оптики очень удобно снимать группу людей и делать фото в тесных помещениях. Задний фон при этом остается слегка размытым. Расстояние фокуса может достигать 28 мм. Такие объективы стоят больших денег, но их покупка в большинстве случаев бывает оправдана. Используются для свадебной и интерьерной съемки, а также пейзажей.

Рыбий глаз

Это оптика с неисправной дисторсией. Угол видимого поля данного объектива составляет целых 180 градусов. Расстояние фокуса от 4,5 до 15 мм.

Иногда такой объектив еще называют «фишай». При помощи такой оптики удобно делать круговое и диагональное фото. Используя «рыбий глаз», чаще всего делаются городские снимки, а также фотографии экстремальных видов спорта.

Объектив для макросъемки

Как становится понятно из названия, это объектив, предназначенный для фотосьемки мелких объектов. Как правило, такая оптика позволяет брать крупные планы с короткого расстояния. Расстояние фокуса от 50 до 180 мм. Максимальное значение диафрагмы составляет f/2/8. Особенностью данной оптики является возможность наведения крупного плана на маленькие объекты, а также высокая резкость снимка и хорошая цветопередача. Чаще всего используется в натуральной съемке (насекомые, цветы и т.д).

Длиннофокусный

Оптика с длинной дистанцией фокуса от 70 до 300 мм. Видимость составляет от 39 градусов. Такая оптика бывает двух видов: длиннофокусная и телеобъектив. В связи с размытостью границ, на сегодняшний день оба эти понятия окончательно перемешались и стали тождественны. Используется для фотосъемки подвижных объектов и мероприятий: спортивных соревнований, мгновений из мира природы.

Длиннофокусный объектив на Canon

Телеобъектив на Canon

Портретная оптика

Объектив с расстоянием фокуса, которое при работе остается без изменений. Больше всего подходит для портретов. Обладает высокими показателями светосилы. Портретный объектив позволяет маскировать небольшие дефекты кожи.

Формула тонкой линзы

где \( F \) – фокусное расстояние линзы, \( d \) – расстояние от предмета до линзы, \( f \) – расстояние от линзы до изображения.

Правило знаков:

\( F \) > 0, если линза собирающая; \( F \) < 0, если линза рассеивающая;
\( d \) > 0, если предмет действительный; \( d \) < 0, если предмет мнимый (если на линзу падает сходящийся пучок лучей);
\( f \) > 0, если изображение действительное; \( f \) < 0, если изображение мнимое.

Линза собирающая, предмет действительный, изображение действительное:

Линза собирающая, предмет действительный, изображение мнимо:

Линза собирающая, предмет мнимый, изображение действительное:

Линза рассеивающая, предмет действительный, изображение мнимое:

Линза рассеивающая, предмет мнимый, изображение мнимое:

Увеличение линзы – это величина, равная отношению линейных размеров изображения к линейным размерам предмета.

Обозначение – \( \mathit{\Gamma} \), единицы измерения – нет.

где \( H \) – линейный размер изображения, \( h \) – линейный размер предмета.

где \( f \) – расстояние от линзы до изображения, \( d \) – расстояние от предмета до линзы.

Важно!
При расчете увеличения линзы знаки \( f \) и \( d \) не учитываются

Широкоугольный объектив

«Ширик» — необходимый инструмент фотографа-пейзажиста и репортера, снимающего тесные корпоративы или вечеринки. ЭФР здесь начинаются с 15-16 мм (на примере представлена Tokina 12-24, что составляет 18-36 мм), позволяющих охватить 90° и даже чуть больше, что «за глаза» достаточно для съемки даже в комнате. Обычно утверждается, что для ширика совершенно необязательна «большая дырка» 2.8 — однако, с этим вряд ли согласятся профессионалы-корпоративщики, которым часто приходится работать разве что не в кромешной тьме, а людей здесь можно встретить разных, в том числе и боящихся дневного света, с которым они могут спутать импульс вспышки.

Преимущество обычного линейного широкоугольника перед «рыбьим глазом» — картинка почти без искажений (чем выше цена, тем меньше сферических искажений и тем больше относительное отверстие), а недостаток — почти в два раза меньший угол охвата.

Объектив также можно использовать для искажения пропорций объектов — при съемке объектов с угла, вблизи, он визуально «сжимает» их (если вы видели, как картинка в 16:9 показывается на телевизоре 4:3, поймете), так как глаз воспринимает картинку как нормальную (снятую «нормальным» объективом), а она широкоугольная. Впрочем, такой эффект возникает и в некоторых компьютерных играх.

Обратите внимание, что люди, стоящие по краям горизонтального кадра, заметно толстеют и сбавляют в весе только по мере приближения к центру кадра

Механические устройства в конструкции

Рассмотрим основные механические узлы в оптической системе.

Фокусирующая линза

Важную роль в устройстве объектива играет фокусирующая линза. В отличие от других оптических элементов, которые жёстко установлены на посадочных местах, фокусирующая линза может перемещаться внутри системы. Она предназначена для наводки на резкость.

У старых фотоаппаратов этот процесс осуществлялся вручную. Для этого на фотообъективе имелось рифлёное кольцо, на котором были нанесены метки расстояния до снимаемого объекта. На простых моделях без дальномеров расстояние устанавливалось «на глаз» по шкале, где имелись метки от 0,8 м до бесконечности (∞). Оптический дальномер снижал вероятность ошибки, так как фотограф, по отсутствию «расплывчатости» изображения в видоискателе, точно выбирал нужное расстояние.

Устройство современных систем включает в себя как систему автоматической фокусировки, с помощью миниатюрного электродвигателя, так и возможность ручной установки точки фокуса. Алгоритм работы устройства автоматической фокусировки может несколько отличаться, в зависимости от компании производителя фотоаппарата, но результаты, как правило, одинаковые.

Диафрагма

Диафрагма представляет собой механическое устройство расположенное внутри объектива между группами линз. Это несколько тонких металлических пластин, обычно 5-9, определённой формы, которые установлены на поворотном кольце. Основная задача диафрагмы это ограничение количества света, проходящего через оптику. При максимальной диафрагме фотообъектив открыт полностью. Если нужно уменьшить количество света, то вращением диафрагменного кольца выбирается более высокое числовое значение, представленное дробью, например: f/1.4, f/2.8, f/8 и так далее. В этом случае пластины устройства образуют между фотолинзами отверстие маленького размера, сравнимое с точкой. Вторая функция диафрагмы это изменение глубины резкости (ГРИП).

При сильном диафрагмировании резко будут изображаться все предметы, находящиеся в пределах значений, нанесённых на регулировочное кольцо. В зеркальных фотоаппаратах TTL, где объект съёмки наблюдается через оптику, сопряженную с видоискателем через призму и систему зеркал, используется «прыгающая» диафрагма. Наводка на резкость осуществляется при полностью открытом объективе и только в момент съёмки устройство мгновенно устанавливает заранее выбранное значение диафрагмы.

Стабилизация изображения

Для оптимизации съёмочного процесса, когда на длительных выдержках нет возможности использовать штатив, применяется устройство оптической стабилизации изображения. Основу устройства составляют гироскопические датчики и линза, которая может свободно перемещаться во всех плоскостях. Данные от гироскопических датчиков поступают на микропроцессор и он, подавая импульсы на электромагниты, компенсирует перемещение фотоаппарата, сдвигая линзу в противоположную сторону.

Система крепления

Сменные объективы могут фиксироваться на корпусе фотоаппарата двумя способами:

Резьбовое крепление. Объективы с резьбой устанавливались на плёночные фотоаппараты старого образца и в настоящее время почти не применяются.
Устройство «байонет». Крепление «байонет» быстро и надёжно фиксирует оптику на фотоаппарате специальной защёлкой. Такое устройство позволяет использовать объективы с электронными системами управления. Для этого на корпусе оптики и корпусе фотоаппарата предусмотрены электрические контакты, которые надёжно замыкаются после установки и фиксации оптики.

Отдельные ссылки и комментарии

Г. Синес, Ю.А. Сакелларакис: Линзы в древности. В: Американский журнал археологии. № 91, том 2, 1987, стр. 191–196.
Тимоти К. Крисс, Весна Мартич Крисс: История операционного микроскопа: от увеличительного стекла до микронейрохирургии. В кн . : Нейрохирургия. 42 (4), апрель 1998 г., стр. 899-907.
Хайнц Хаферкорн: Оптика. Физико-технические основы и приложения. 3-е, переработанное и дополненное издание. Барт, Лейпциг и др. 1994, ISBN 3-335-00363-2 , стр. 198.
В параксиальной области: γ ‘= σ’ / σ =
Хайнц Хаферкорн: Оптика. Физико-технические основы и приложения. 3-е, переработанное и дополненное издание. Барт, Лейпциг и другие 1994, ISBN 3-335-00363-2 , стр. 199.
Фриц Ходам: Техническая оптика. 2-е, переработанное издание. VEB Verlag Technik, Берлин, 1967, с. 52.
Хайнц Хаферкорн: Оптика. Физико-технические основы и приложения. 3-е, переработанное и дополненное издание. Барт, Лейпциг и другие 1994, ISBN 3-335-00363-2 , стр. 198 и 207. В отличие от овсяного зерна фокусные расстояния здесь указаны без знака. Для радиусов необходимо соблюдать указанное выше правило знаков.
Хайнц Хаферкорн: Оптика. Физико-технические основы и приложения. 3-е, переработанное и дополненное издание. Барт, Лейпциг и другие 1994, ISBN 3-335-00363-2 , с. 200.

Как выбрать объектив для фотоаппарата

Выбор объектива требует учета самых разных моментов

В первую очередь потенциальному фотографу нужно будет обращать внимание на такие критерии

Фокусное расстояние.
Апертура (также известная как диафрагма).
Наличие стабилизатора изображения.
Вид объектива.

Как правило, именно от этих критериев зависит качество аппаратуры. Перейдем к более подробному разбору каждого из пунктов.

Фокусное расстояние

Первое, на что стоит смотреть при подборе будущего объектива, – какое у него фокусное расстояние.

Фокусное расстояние объектива, если говорить вкратце, это расстояние, на которое может снимать объектив.

Ниже приведем несколько примеров обозначения фокусного расстояния.

Nikon 85mm F/1.8D AF Nikkor. Фокусное расстояние у этого объектива фиксированное – 85 миллиметров. Оно не изменяется, значит, это объектив с постоянным ФР.
Tamron 28-200mm 1:3.8-5.6 Macro AF Aspherical XR (IF) A03. Фокусное расстояние данного объектива может меняться – оно находится в промежутке от 28 до 200 миллиметров. Такой объектив с переменным ФР часто встречается даже среди китовых.

Пример обозначения фокусного расстояния на объективе камеры Объективы, фокусное расстояние которых изменяется, называют Zoom-объективами. Кратность зума таких объективов можно рассчитать самому. Например, максимальное фокусное расстояние – 200 мм, минимальное – 28 мм, значит, сумма получается путем деления максимального ФР на минимальное ФР: 200мм/28мм = 7 раз.

Пример Zoom-объектива, у которого переменное ФР

Апертура (диафрагма)

Второй и не менее важный критерий при подборе объектива – апертура или, как её ещё называют, – диафрагма.

Апертура представляет собой сложный механизм в виде непрозрачной перегородки с круглым отверстием, размер которого может меняться. Центр диафрагмы, как правило, совпадает с оптической осью для большей точности.

Данный механизм регулирует поток света, попадающий на матрицу. Располагается диафрагма, как правило, между линзами для большей эффективности работы.

Диафрагма – один из важных критериев при подборе объектива

Ирисовая или, как её ещё называют, радужная диафрагма наиболее популярна на сегодняшний день. Она состоит из поворотных ламелей, количество которых может меняться. Как правило, таких ламелей всего может быть двадцать. И они двигаются за счет вращающегося кольца на оправе объектива, расширяя или сужая отверстие и тем самым меняя количество светового потока на матрицу.

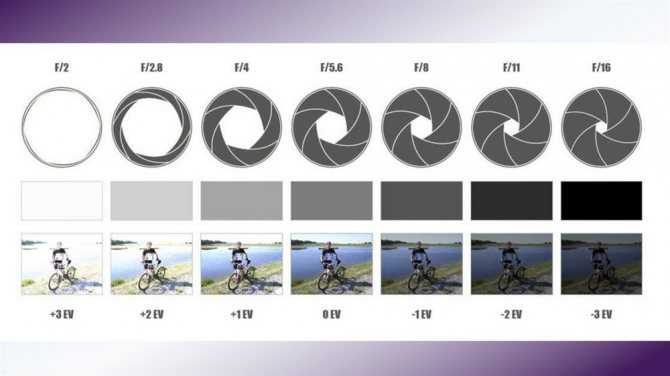

Главное, что нужно запомнить про апертуру – диаметр отверстия влияет на глубину резкости. Чем меньше диаметр, тем больше резкость.

Диафрагма способна прямо влиять на изображение

Стабилизация изображения

Динамические сцены, полные движения, в которых нет остановок, довольно трудно запечатлеть на фото, и потому стоит брать объективы, у которых есть стабилизатор.

У производителей объективов есть свои обозначения стабилизации изображения, которые нужно знать.

IS – Canon.
OIS – Panasonic.
VR – Nikon.
OS – Sigma.
VC – Tamron.

Несмотря на различия в названии и технологиях, цель одна и та же — компенсация любого движения человека, держащего объектив. С низкой скоростью затвора можно избежать смазанных фотографий.

Стабилизатор присутствует у многих объективов

Как правило, минимальная выдержка зависит от максимального фокусного расстояния. Если у объектива ФР – 200 мм, то съемка может быть со скоростью 1/200 секунды. А если у объектива 50 мм, то скорость съемки будет равна 1/50 секунды.

Стабилизация изображения имеет важность при фотографировании «сложных случаев». И такая опция есть не у всех объективов, к сожалению

Стабилизация изображения важна, если не хочется получить в итоге не фотографию, а «мазню»

Какие виды объективов бывают

Объективы отличаются по фокусному расстоянию и, соответственно, по назначению.

Объектив	Описание
Стандартный	Классический вариант, использующийся для съемки всего подряд в реальных размерах и пропорциях.
Широкоугольный	Отличие от обычного объектива заключается в расширении картинки. Используют такой объектив для съемки панорамы или пейзажей.
Телеобъектив	Этот объектив подходит для съемок объектов вдали – птиц, животных, неживые объекты. Особенность съёмки телеобъективом заключается в сильном размытии заднего фона с выделением при этом передних объектов.
Макрообъектив	С таким объективом всё довольно просто. С ним легче всего снимать макрообъекты.
Рыбий глаз	Довольно необычный объектив, характеризующийся широким углом охвата. Фотографии, сделанные на такой объектив, заключены в черную виньетку. Прямые линии приобретают дугообразную форму. Так и получается эффект «рыбьего глаза».

Каждый вид объектива по-своему прекрасен

Рейтинг объективов для зеркалки

Фото	Название	Рейтинг	Цена
Объективы с постоянным фокусным расстоянием
#1		Sony FE 50mm f/1.8 (SEL-50F18F)	99 / 100 1 — голос	Узнать цену
#2		Nikon 50мм f/1.8 D AF Nikkor	97 / 100	Узнать цену
#3		Canon EF 50mm f/1.8 II	97 / 100	Узнать цену
#4		Pentax SMCP-DA 50мм f/1.8	96 / 100	Узнать цену
#5		YongNuo AF 50mm f/1.8 II Canon EF	94 / 100	Узнать цену
Широкоугольные объективы
#1		Nikon 35mm f/2D AF Nikkor	100 / 100	Узнать цену
#2		Samyang 8мм Ultra Wide Angle f/3.5 Fisheye	97 / 100	Узнать цену
#3		Nikon 35мм f/1.8G AF-S DX	96 / 100	Узнать цену
#4		Canon EF-S 24мм f/2.8 STM	94 / 100	Узнать цену

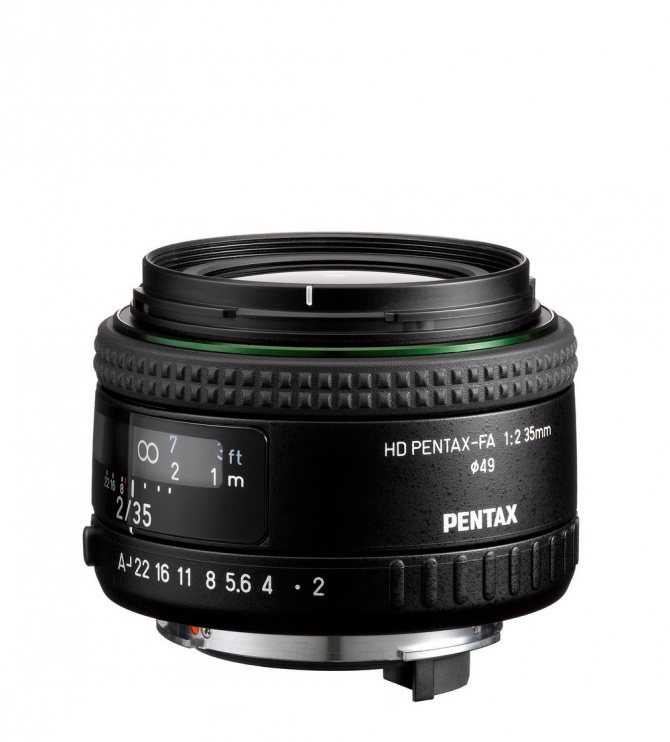

#5		Pentax D FA 35mm f/2 HD	93 / 100	Узнать цену
Объективы с переменным фокусным расстоянием
#1		Canon EF 75-300мм F/4-5.6 III USM	98 / 100	Узнать цену
#2		Sony 55-210mm f/4.5-6.3 E (SEL-55210)	97 / 100	Узнать цену
#3		Pentax SMC DA 50-200mm f/4-5.6 ED WR	95 / 100	Узнать цену
#4		Nikon 70-300mm f/4.5-6.3G ED VR AF-P DX	93 / 100	Узнать цену
#5		Tamron AF 70-300mm f/4-5.6 Di LD MACRO 1:2 (A17) Nikon F	92 / 100	Узнать цену

Какой объектив для зеркалки вы бы выбрали или посоветовали бы приобрести?

Принять участие в опросе

Угол изображения

Площадь, на которой объектив может дать изображение, для каждого объектива ограничена. При съёмке фотоаппаратом большого формата, укрепив на нём объектив малоформатной камеры, получается круг с размытыми, сходящими на нет границами, за пределами которых — неосвещённое поле.

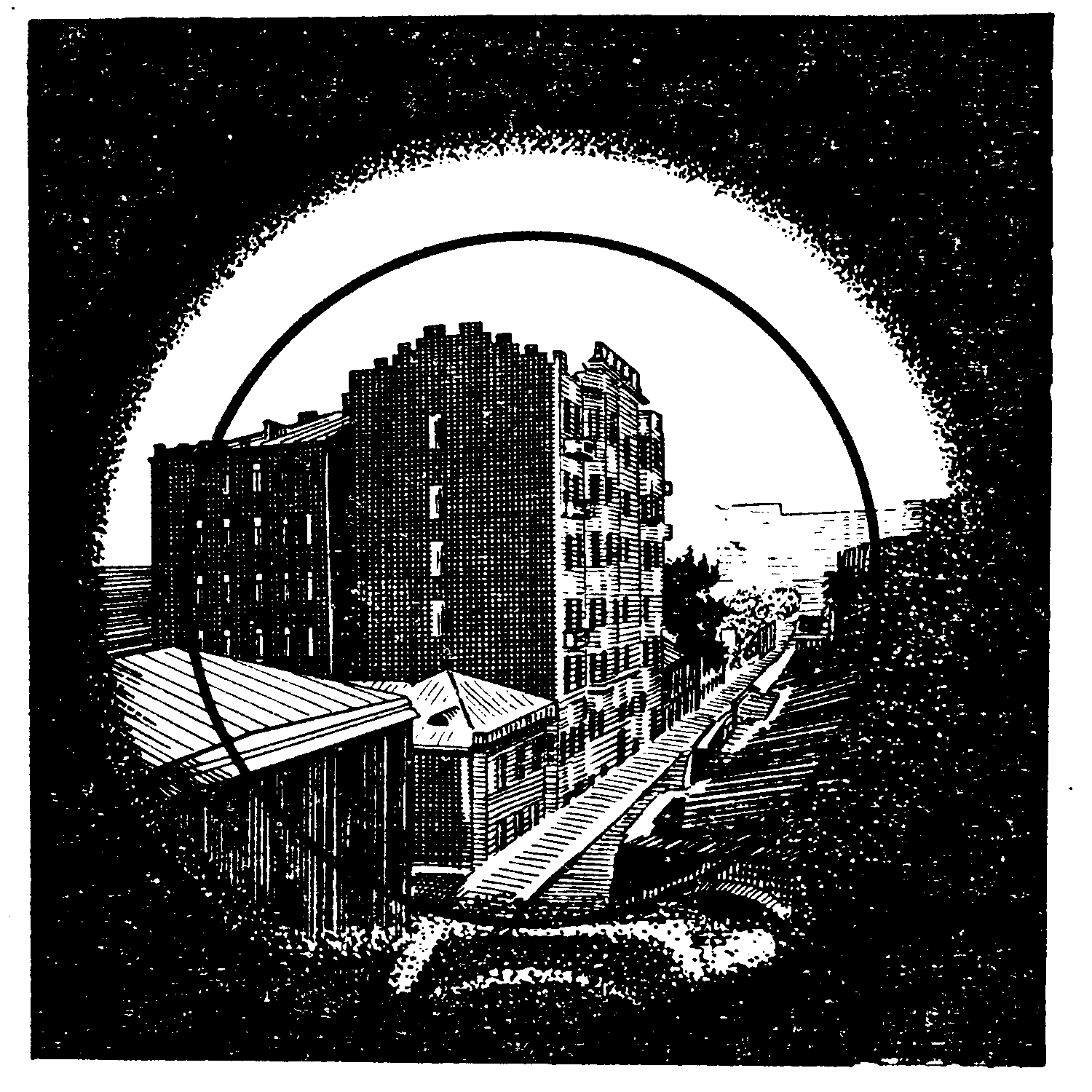

Рис. 02. Иллюстрация поля изображения

Для практики представляет ценность та часть этого круга, где изображение резко. Область, ограниченная этим кругом, носит название поля резкого изображения, или просто полем изображения.

Размеры поля изображения обычно связаны с фокусным расстоянием объектива. Чем больше фокусное расстояние, тем больше поле изображения, однако прямой зависимости здесь нет. Чем больше поле изображения, тем больше может быть формат пластинки или плёнки.

Пластинки и плёнки имеют формат прямоугольника или квадрата, а не круга, поэтому на практике используется не всё поле изображения, а некоторая его часть, ограниченная прямоугольником или квадратом. Для получения резкого изображения на всей поверхности фотокадра необходимо, чтобы диаметр поля изображения был не менее диагонали фотокадра.

Углом изображения объектива называется угол, заключённый между прямыми, соединяющими некоторую точку объектива с концами диаметра поля изображения при установке объектива на бесконечность, т.е. на главном фокусном расстоянии от центра поля изображения. Таким образом, угол изображения устанавливает связь между главным фокусным расстоянием объектива и размерами поля изображения, и может служить гораздо более полной характеристикой объектива, чем одна величина поля изображения.

От величины угла изображения зависит то максимальное расстояние, которое объектив может охватить при фотографировании. Чем больше угол изображения, тем большее пространство объектив охватывает.

На практике используется не всё поле изображения. Когда говорят об угле изображения для объектива, то имеют в виду не диаметр поля изображения, а диагональ кадра, для которого объектив предназначен.

Рис. 03. Угол изображения при фотосъёмке

На рисунке 03 показан угол изображения. Из него видно, что его величина зависит от диагонали формата расчётного кадра и фокусного расстояния объектива. Чем больше диагональ кадра и меньше фокусное расстояние объектива, тем угол изображения больше.
