Проекты лазерной гравировки ткани и текстиля

Джинсовая ткань с лазерной гравировкой

С мощностью, настроенной на идеальное место для ткани, вы можете создавать одежду и другие текстильные изделия с различным дизайном.

Лазерный гравер может работать с широким спектром тканей, таких как джинсовая ткань, флис, микроволокно, холст, хлопок и т. д.

Для тканей общего назначения вам понадобится CO ₂ -лазер мощностью от 25 до 150 Вт.

Используя CO ₂ -лазер мощностью 150 Вт, вы можете резать гладкие ткани со скоростью 26 дюймов/сек с коэффициентом разрешения 0,0125 мм.

Будьте осторожны при работе с синтетическими тканями, так как они могут расплавиться при резке лазером.

Никогда не надевайте на лазер предметы одежды с виниловым покрытием. Когда винил плавится, образуется соляная кислота, которая вредна для лазера и для вас.

Многослойные ткани можно разрезать с помощью лазера в самых разных стилях, чтобы получить множество цветовых комбинаций в предмете одежды.

С помощью лазерного гравера вы можете персонализировать широкий ассортимент одежды, чтобы подчеркнуть свой стиль. В наши дни большинство рваных джинсов изготавливаются с использованием методов лазерной резки.

Другие проекты лазерной гравировки

Нож с лазерной гравировкой

Некоторые из полезных творческих проектов, которыми вы можете заняться, — это персонализация и гравировка рисунков на ноутбуках, мобильных телефонах, часах, книгах, фольге/наклейках, этикетках и т. д.

Вы можете купить и выгравировать на простых готовых изделиях, таких как коробка для пиццы, деревянная ложка, штопор для вина, открывалка для бутылок, замок и многое другое.

Убедитесь, что продукт, который вы покупаете, имеет гравируемую поверхность, на которой вы можете работать. Вы можете повысить ценность этих продуктов с помощью лазерного гравера.

Растровая и контурная гравировка

Гравировка может наноситься растровым или контурным способом. Растровая представляет собой создание изображения с помощью множества точек (растр). Эти точки, сливаясь, создают рисунок, на котором есть участки большего и меньшего затемнения. Если речь идет о контурной гравировке, то в таком случае картинка образуется в результате нанесения контуров. Больше всего она подходит для прорисовки цифр, букв, тонких линий. По сравнению с растровой гравировкой, контурная является более экономичной и в плане финансовых расходов, и в плане временных затрат.

Заключение

Как сделать гравировку на металле и какой осваивать метод для выполнения этого вида работ, каждый должен решать сам. Для начала рекомендуется приобрести профессиональный инструмент для ручной работы. Поработав некоторое время с ручным инструментом можно переходить к освоению оборудования, которое позволит значительно ускорить процесс выполнение гравировки.

Инструмент для гравировки по металлу рекомендуется приобретать только в специализированных магазинах

При самостоятельном изготовлении штихелей следует обращать внимание на режущую поверхность инструмента, которая должна быть идеально заточенной. Недостаточно острый со сбитыми углами штихель не позволит выполнить правильную выемку металла

При работе с инструментом также необходимо проявлять осторожность, иначе можно серьёзно пораниться

Если такая неприятность уже произошла, то следует дезинфицировать и перебинтовать рану

При работе с инструментом также необходимо проявлять осторожность, иначе можно серьёзно пораниться. Если такая неприятность уже произошла, то следует дезинфицировать и перебинтовать рану. Соблюдая меры предосторожности и пользуясь качественным инструментом можно создавать в домашних условиях настоящее шедевры ручной работы, которые можно использовать не только в личных целях, но реализовывать на специальных онлайн-аукционах по продаже вещей ручной работы

Соблюдая меры предосторожности и пользуясь качественным инструментом можно создавать в домашних условиях настоящее шедевры ручной работы, которые можно использовать не только в личных целях, но реализовывать на специальных онлайн-аукционах по продаже вещей ручной работы

Советы перед гравировкой

Во-первых, очистите рабочее место и выберите поверхность такого размера, чтобы можно было без проблем оборачивать заготовку

В гравировке по металлу вам не понадобится направленный свет — хватит просто обычного освещения

Второе по важности — это комфорт. Сядьте так, дабы ваша рука могла свободно достать верха заготовки

Также уложите заготовку и проверьте её на прогиб

Может быть так, что в самый важный момент металл прогнётся и фрезу поведёт в ненужном направлении, запортачив при этом всю работу. Протрите хорошо поверхность, уберите всю пыль и избавьтесь от жира

Также уложите заготовку и проверьте её на прогиб. Может быть так, что в самый важный момент металл прогнётся и фрезу поведёт в ненужном направлении, запортачив при этом всю работу. Протрите хорошо поверхность, уберите всю пыль и избавьтесь от жира.

Закрепите хорошо дремель. Если у вас есть штатив – хорошо, просто прекрасно. Но бывают случаи, что дремель лежит без фиксации, посему есть два выхода: или одним глазом гравировать, а другим посматривать на инструмент, или просто привязать его к столу чем-нибудь. К примеру, я держу дремель на коленке — так удобней всего для меня.

Итак, приступим к процессу. Сначала мы выбираем рисунок и печатаем один на самоклейке, а второй — на обыкновенной бумаге. Зачем второй я расскажу позже.

Отпечатанный рисунок для гравировки

Ко всему прочему, мне приходилось еще обводить дополнительно все линии, из чего я извлек дельную уловку. Дальше мы прикидуем расположение рисунка, а после этого клеим его. Желательно приклеивать, начиная с угла и продолжая по диагонали. Недопустимы никакие вздутия бумаги непосредственно на рисунке.

Для начала берём конусоидную насадку. На фотографии видно, как она потрепалась за время использования, но само жало ещё способно выдавать ровную линию.

Конусообразная насадка на гибком вале

Садимся за работу, крестимся трижды и начинаем. Во время работы не отвлекаться, не раздражаться и не задумываться. Самым оптимальным ход насадки будет, если вы расположите её под градусом и будете двигать её в сторону более острого угла. На рисунке, приведённом ниже, её нужно двигать в правый нижний угол.

Процесс нанесения гравировки на металл.

Вот несколько промежуточных фотографий работы.

На последней фотографии видно, как отодралась бумага. В основном, я снимаю её под горячей водой, но в этот раз в гараже не было ни капли жидкости, поэтому я в нетерпении просто содрал её. У кого получится аккуратней, тому стоит поэкспериментировать с этим делом. Можно, к примеру, всё это закрасить, получив оригинальный эффект. В итоге мы имеем неплохую, но незавершенную картинку, которая сама по себе одиноко смотрится на чёрном фоне.

Первый вариант гравировки на металле

А вот теперь берём тот самый неиспользованный рисунок и прикидываем на нём карандашом те места, где будем «заливать». После этого берём сферическую насадку и начинаем делать заливку. Итог таков:

Гравировка на металле с заливкой

Какие есть способы гравировки металла?

Существует несколько видов гравировки на металле. Давайте рассмотрим каждый из них.

Ручное резание

Этот способ заключается в нанесении на поверхность предмета изображения при помощи режущего стального инструмента. Так на материале создаются линии и точки углубления. Другими словами ручное резание называют художественным гравированием. Это очень долгий и трудоёмкий процесс. Но существуют и более быстрые способы нанесения гравировки.

Пескоструйная обработка

Её суть заключается в том, что поверхность материала повреждается песком или другим порошкообразным веществом, которое распыляется сильным потоком воздуха. Когда песок попадает на поверхность металла, образуется матировка. Зернистость песка позволяет создавать различные эффекты и наносить рисунки при помощи трафарета. Плюсы пескоструйной обработки — универсальность, высокая скорость и гладкость краёв гравировки.

Механическая гравировка

Она осуществляется заточенной фрезой. Существует два типа оборудования для механической гравировки — пантограф и компьютеризированное. На пантографе гравируются ювелирные изделия и фамильные украшения. Компьютеризированным методом можно гравировать любое изделие из металла.

Механическим способом можно создавать объёмные изображения, но минус в небольшой производительности.

Лазерная сублимация

Это нанесение цветных изображений при помощи принтера или картриджа для сублимации. Для начала нужно сделать трансфер — распечатать изображение, который размещается поверх изделия. А при воздействии высоких температур краска переходит на материал, оставляя на нём изображение.

Лазерная сублимация используется для гравировки многих изделий из металла — браслетов, подвесок, часов и подставок.

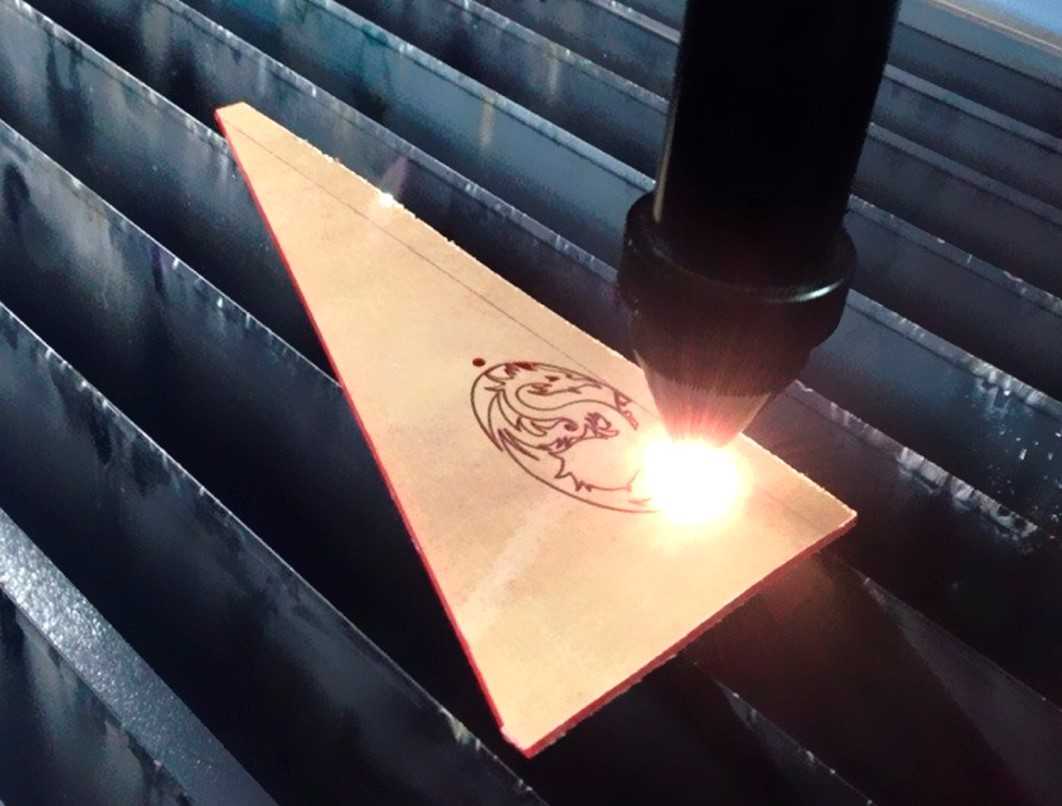

Лазерная гравировка

Это самый распространённый способ гравировки на металле. Рисунок наносится на изделие при помощи сфокусированного лазерного луча. Гравировка происходит засчёт испарения частиц материала.

В отличие от других способов, лазерной гравировкой можно заниматься в промышленных масштабах, благодаря высокой скорости.

Существует несколько видов лазерного оборудования для гравировки, но об этом мы расскажем позже.

Фразы на латыни для гравировки

В наше время на латыни говорят медики или фармацевты. Латинский язык является одним из самых древних предков большинства языков. Надписи на латыни являются очень популярными не только для гравировки, но и для нанесения татуажа.

Это очень красивый язык, но нанося гравировку, необходимо знать правильный перевод. Иначе это может стать причиной насмешек. И желательно научиться правильно произносить эти слова. Вот несколько примеров на латинском языке с переводом:

Фраза	Перевод	Тематика
Ab imo pectore	С полной искренностью, от души	Жизнь
Ad infinitum	До бесконечности, без конца	Жизнь
Ad finem saeculorum	До скончания веков	Любовь
Ad futuram memoriam	На долгую память	Жизнь
Aeterna historia	Вечная история	Любовь
Amantes -amentes	Влюбленные-безумные	Любовь
Amor omnibus idem	Любовь у всех едина	Любовь
Audaces fortuna juvat	Смелым судьба помогает (Вергилий)	Жизнь
Bonum factum!	На благо и счастье!	Жизнь
Con amore	С любовью	Любовь
Credo	Верую!	Жизнь
Caritas et pax	Уважение и мир	Жизнь
Bene sit tibi!	Желаю тебе удачи!	Жизнь
Dum spiro, spero	Пока дышу — надеюсь	Жизнь
Fac fideli sis fidelis	Будь верен тому, кто верен (тебе)	Жизнь
Fortiter ac firmiter	Сильно и крепко	Любовь
In aeternum	Навек, навсегда	Любовь
Omnia vincit amor et noc cedamus amori	Любовь побеждает все, и мы покоряемся любви	Любовь
Pia desideria	Благие пожелания, заветные мечты	Жизнь
Pro memoria	В память о чем-либо	Жизнь
Quilibet fortunae suae faber	Каждый сам кузнец своего счастья	Жизнь
Sic erat in fatis	Так было суждено	Жизнь
Sursum corda!	Выше голову!	Жизнь
Vive valeque	Живи и будь здоров	Жизнь
Volente deo	С божьей помощью	Жизнь
Vale et me ama	Будь здоров и люби меня	Любовь

Подготовка изображения к гравировке на лазерном станке

В этой статье мы рассмотрим простой и быстрый способ подготовки изображения к лазерной гравировке. Из статьи будет ясен алгоритм преобразования, а значит использовать можно любой редактор изображений с аналогичными функциями. Мы использовали Corel Photo-Paint.

Итак, создадим рабочую область.

Разрешение рабочей области лучше использовать 300 DPI. Выбираем соответствующее значение в поле «Разрешение»

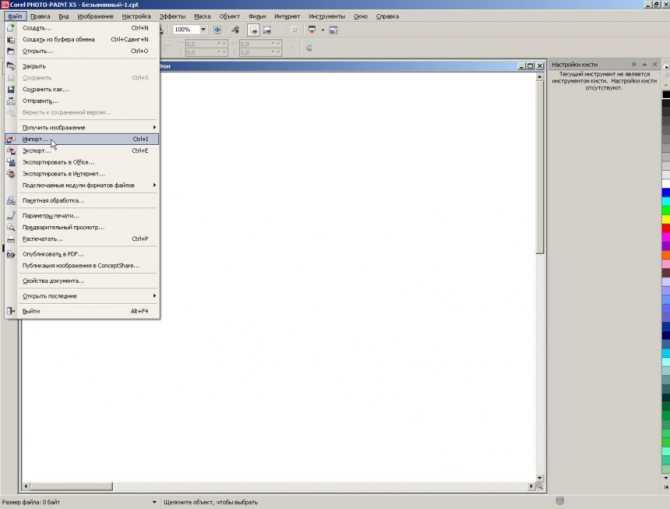

Далее необходимо импортировать Изображение, которое готовим к гравировке. Заходим во вкладку «Файл» – «Импорт»

Находим изображение в папке, и открываем его.

Размещаем в рабочей области экрана, и щелчком левой кнопки мышки вставляем изображение.

Далее требуется преобразовать наше изображение в черно-белое с глубиной цвета 1 бит.

Выбираем вкладку «Изображение» – «Преобразовать в черно-белый (1бит)»

Здесь нам предлагается несколько вариантов метода преобразования. Наилучший результат достигается методом по «Флойду-Штейнбергу». Выбираем его, а интенсивность на максимальное значение.

Так выглядит результат преобразования цветного изображение в черно-белое.

Используя инструмент «Обрезка», убираем белые поля.

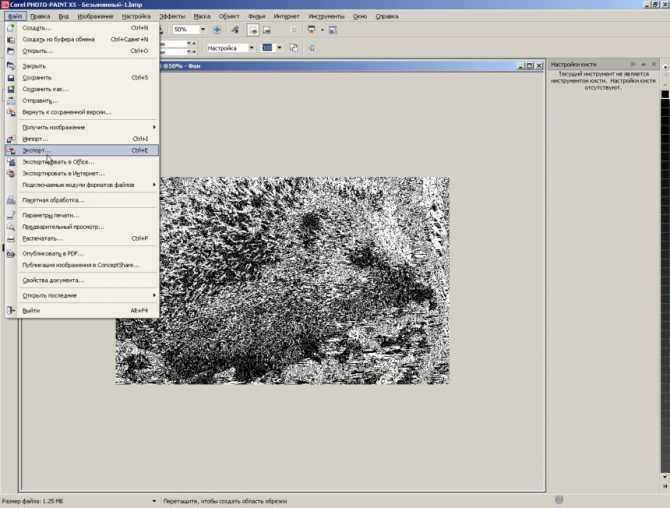

Далее нужно экспортировать полученное изображение в формат BMP, для чего переходим во вкладку «Файл» – «Экспорт»

В пункте «Тип файла» выбираем нужное расширение «BMP», задаем имя файла, экспортируем соответствующей кнопкой.

Сохранившееся изображение открываем любой программой для просмотра изображений, и убеждаемся в положительном результате преобразования. Далее сохраняем изображение на носитель или прямо с компьютера запускаем в управляющей программе лазерного станка, и гравируем подобрав оптимальные настройки «мощностьскорость» для выбранного материала.

Наша компания занимается поставками лазерных и фрезерных станков ЧПУ, а так же мы оказываем услуги лазерной резки и гравировки любых материалов. Для регионов работаем с экспресс транспортными компаниями.

Разбираем основы

Основным элементом, благодаря которому и делается резьба по металлу, является штихель. Но существует огромное количество разновидностей этого инструмента, которые облегчают работы в разных видах резьбы. Например, мессер-штихелем делаются очень-очень тонкие линии, а реп-штихелем у вас получится сделать параллельные узоры.

Еще пара советов от опытных профессионалов, как же сделать работу в домашних условиях: работу стоит выполнять от себя, а инструмент стоит держать как обычную шариковую ручку.

Прочтите это: Резьба по дереву птицы: фото интересных идей для творчества

Есть простой способ, с которого начинали большинство мастеров, он подсказывает, как сделать хорошее изделие.

Острым ножиком вырезаем по изоленте текст/рисунок. Потом, взяв генератор постоянного тока, прикрепить плюсовой конец провода к нашему предмету, а минусовой — к гвоздю или металлической пластинке. Все металлические детали опускаем в солевой раствор и включаем генератор в электрическую сеть. Через небольшой промежуток времени вы заметите гравировку. Это один из самых простых способов резьбы по металлу.

Конечно же, не стоит сразу вырезать все подряд, ведь в Интернете, различной литературе существуют множество узоров, которые вдохновляют своей красотой. Вы можете найти тысячи различных орнаментов, например, как канадская художница Кэл Лейн. Поначалу эта женщина просто увлекалась орнаментами, искала их в тематических журналах или Интернете, а потом научилась сама вырезать столь необычные дизайнерские узоры. Все рисунки, ажурные кружева пришли в резьбу из различных видов искусства (ими покрывали скатерти или украшали дома). Чаще всего это были тянущиеся и переплетающиеся растения, огромные листы, реже цветы.

Прочтите это: Прорезная резьба по дереву: подборка креативных идей

У всякой резьбы различают следующие основные элементы: профиль резьбы, угол профиля, высоту профиля, шаг резьбы, наружный диаметр, средний и внутренний диаметры резьбы. Очень часто изображаются мельчайшие элементы, крупные выглядят не очень эстетично. Также на узорах вы видите птиц, животных, а некоторые делают копии людей, которые украшены очень красиво. Вам предоставлена подборка различных фото по поводу узоров и элементов для них. На 4 снимке вы увидите ту самую Кэл Лейн, а далее ее работы. Ее творения чаще всего сделаны из ненужных вещей, которые люди хотели выкинуть.

В Интернете куча видов различной гравировки по металлу, которую вы сможете подобрать на свой вкус и цвет. В этой статье будет рассказано лишь о некоторых, более известных.

Алмазная гравировка используется при работе с различными дорогими металлами (золото, серебро). Огромным плюсом этой резьбы является то, что металл не удаляется, а всего лишь гнется под воздействием силы гравера.

Прочтите это: Фото карвинга из овощей и фруктов: фигурное вырезание картин и букетов

Фотогравировка. Достаточно частое явление и, кстати, отличный подарок. Фотография разбивается на маленькие квадратики, которые в последствие переносятся на металл. Глубина самого изделия будет зависеть от силы.

Фрезерование — достаточно частое явление гравировки из-за частого использования. Для него используются фрезеры или конические граверы, которые очень и очень быстро вращаются. Интересно то, что изготовление ювелирных изделий выполняется комбинацией первого и третьего способа. Эти изделия очень разные по сложности и изысканности деталей, все зависит от руки мастера и его опыта.

К сожалению, изготовленные элементы при помощи растворителей очень быстро стираются, но существуют более эффективные технологии, которые продлят срок вашего изделия (гравировка лазерным лучом или механическая). Гравировка лазерным лучом — очень хороший метод, с ее помощью можно вырезать очень тонкие и мелкие линии. Но единственным минусом является то, что это очень дорогое занятие, за маленький лазер нужно заплатить больше 15000 рублей.

Механическая гравировка намного дешевле, но при этом вы должны иметь очень большой опыт, ведь это очень кропотливая работа и не каждый умеет так четко вырезать различные детали. Для этой работы потребуется «острый глаз» и набитая рука.

Пневмоштихель Сергея Вальтмана

у и вот, поигрался я с этими трубочками и моторчиками , постепенно начал уяснять , для себя какой вес поршней для каких работ, какой компрессор лучше брать, двигатель .

Ну и с токарями была засада, но руки чесались ужасно, купил станок токарный и начал из нержавеющей трубки делать свой вариант. Исходя из своих соображений выбрал размер резцедержателя и промежуточный ударный элемент, под те резинки которые есть в авто магазине, посидел порисовал на миллиметровке ну и получился такой первый вариант

Чертежи чертил Румен Радков

Деталировку уже Олег на форум выставлял. Поршни только теперь уже другие с фторопластовыми рубашками

Пару заготовок конечно испортил, но затем уже получилось то что нужно, ну естественно прошлифовал еще ..сырую.. нержавейку и трубку-цилиндр и контрогайку закарбонитрировал , в том составе о котором писал в начале, через два часа , получилась прекрасная черная как оружие деталька , с твердостью поверхности , напильник скользит. Затем войлочком с пастой полировочной только навел глянец и все!

Поршни и резцедержатели калил , но этого не стоило делать, так как после опыта работы , понял, все детали можно карбонитрировать и все , объемная закалка и не нужна, нет там таких ударов , чтобы чего то расклепывало.

Достаточно подобрать марки стали с нужными свойствами , в результате можно и слой толстый и твердость высокую получить, еще и не требующей шлифовки после ТХО

Но сразу скажу, из обычной пищевой нержи 12х18н10т получается просто замечательно. Вот первый образец , еще с цельно стальным поршнем, сейчас стал делать поршни составные, рубашка точится из фторопласта, и в ней стальная вставка с фланцем , для увеличения площади на которую распределяется удар, иначе сердечник просто пробьет фторопласт

теперь поршеньки стали весом 1.5, 2.7 и 4. 2 грамма соответственно под разные работы, вот такие

для чего несколько разных? Для того чтоб не делать три ручки как в GRS , а только три поршенька, так как остальные промежуточные усилия удара поршня регулируются уменьшением- увеличением хода поршня , за счет резьбы на цилиндре . Пружинка подбирается несколько длинней, и по мере подгонки укорачивается до того момента, когда на максимальных оборотах при полностью ввернутой пружине , удары поршня едва слышны. Пружинка подобрана опытным путем и наиболее подходящей является из проволоки ф0.5-0.6мм

Вот в ролике регулировка ручки.

Это дает возможность иметь самый широкий диапазон мощности, от микрограверки именников до осаживания толстых крапанов.

Вот здесь показан диапазон возможностей этой очень простой машинки.

со стороны гравировка клейма выглядит так (камера автоматически усиливает звук, на самом деле в несколько раз тише)

этому пневмоштихелю , даже фильтра не нужны, мало того он абсолютно не чувствителен к зазорам, но он и не перекачивает воздух, он просто безрасходный, замкнутого цикла)))

Регулировка силы удара возможно и другим способом , например увеличением паразитного объема , как в пневмомолоте или способом частичной разгерметизации пневмосистемы, например форумчанин для регулировки поставил разгерметизирующий кран на цилиндре компрессорного блока.

Химическая гравировка

Главная / Лазерная гравировка /

Химическая гравировка, называемая также травлением, представляет собой процесс нанесения на поверхность металла цветного рельефного изображения.

Позволяет изготавливать разного рода таблички и применять их, к примеру, в качестве средств, информирующих об услугах компании.

Как происходит изготовление таким способом?

Для этой технологии подходит не любой металл. Изготовление при помощи данного метода начинается с выбора основы, в качестве которой может выступать один из 3 видов металла:

Нержавеющая сталь
Латунь
Дюраль

После того, как выбор относительно металлической основы сделан, начинается этап подготовки. Прежде всего, выбранный металл должен быть обезжирен. Данный процесс является необходимым условием, в противном случае вся работа пойдет насмарку. Обезжиривание происходит при помощи одного из органических растворителей: бензина, спирта, бензола и т. д. Поверхность промывают растворителем, а затем, с помощью щеточки с нанесенной на нее полировальной известью, основательно протирают. После того, как металл будет достаточно хорошо покрываться водой, то есть полностью обезжирится, основу готовят для следующего этапа.

Металлическую пластину покрывают специальной защитной пленкой, на которой предварительно делают разрезы под буквы, рисунки и символы. Другими словами, пленка представляет собой шаблон для нанесения на пластину необходимого изображения. После этого табличка опускается в подготовленный раствор, где находится в течение некоторого времени. В завершение данного этапа, в местах, не защищенных пленкой, должны появиться углубления. Данные углубления являются преддверием следующего этапа.

Образовавшиеся под воздействием активного раствора углубления заливаются цветной эмалью. Данный процесс является ключевым в приобретении «товарного» вида. Именно такой она предстанет перед клиентом.

Преимущества изготовления таблички при помощи химической гравировки.

Выполненные с помощью так называемого травления, обладают отличными свойствами. Они:

Не чувствительны к неблагоприятным погодным условиям: солнцу, морозу и т.д.;
Весьма стойки по отношению к грубой физической силе;
Великолепно смотрятся как в помещении, так и на улице;
Не дорого стоят.

Таким образом, металлические вывески с нанесенным на них изображением методом химической гравировки, — отличные носители информации. Они эффектно смотрятся и имеют большой срок службы. Механическая широко распространена, так как позволяет добиться максимальной точности рисунка, она не требует большого количества времени и подразумевает всего несколько этапов работы. Единственный недостаток – добиться трехмерного рисунка она не позволяет. В остальном же , изображение которых нанесено данным методом , — отличный выбор.

Можно ли сделать гравировку в домашних условиях?

Если речь идёт о механической или ручной гравировке, то, безусловно, да. Достаточно приобрести лишь фрезы и бормашину.

Но если вы планируете заниматься лазерной гравировкой, то стоит учесть, что оборудование для неё стоит гораздо дороже, поэтому окупится лишь в том случае, если ремесло станет вашим бизнесом. Конечно, для серийного производства лучше выделить специальное помещение хотя бы в целях безопасности. Ведь для работы на лазерном оборудовании потребуется стабилизация напряжения и заземление.

Но у нас есть несколько клиентов, которые используют волоконные маркеры в домашних условиях для небольшого производства. Для этого подойдут настольные маркеры с небольшими габаритами.

Выполнение гравировки в домашних условиях

Этапы выполнения работы фрезерной машинкой

При использовании механического гравера необходимо выполнить этапы:

Нанести рисунок на поверхность металла.
Фрезы станка необходимо передвигать в одном направлении, повторяя линии изображения.
Изображение необходимо закрепить бесцветным лаком или тонким слоем воска.

С вертикальной фрезерной машиной POF 1400 ACE можно выполнять даже сложные фрезерные работы

Можно приобрести машинку-гравер с целым комплектом различных насадок. Их использование разнообразит рисунок нанесением различной толщины линий.

Этапы выполнения работы с помощью подручных средств

Если нет возможности для приобретения станка для фрезерной или лазерной гравировки, то можно воспользоваться материалами, которые всегда имеются под рукой: лак для ногтей, острые зубочистки, соль, зарядка для телефона, жидкость для снятия лака и стакан. Этапы выполнения работы:

Гравировка подручными средствами

Обильно покрыть поверхность лаком.
Процарапать на нем рисунок зубочисткой.
В стакане смешать 2 столовые ложки соли и немного воды.
Приложить конец зарядного устройства плюсом к гравируемому металлу, а минусом к любому другому металлу. Этот другой металлический предмет поместить в смесь в стакане. Зарядку включить в розетку.
По прошествии 5 минут (можно меньше, если глубина гравировки требуется меньшая), выключить устройство.
Стереть остатки лака с изделия.

Этот способ, обладая минимальными затратами, поможет выгравировать надписи и простые узоры на подарочных ложках из нержавеющей стали и других металлических изделиях самостоятельно, в домашних условиях.
